Ethernet I/O
IOLAN DS I/Oデバイスサーバー
Ethernet I/O
PerleのイーサネットI/Oテクノロジー（IOLAN DS I/Oデバイスサーバー）は、リモートのデジタルI/O、アナログI/O、リレー、温度センサーの包括的なアクセスやコントロールを可能にするとともに、あらゆるIPネットワーク上でリモートのシリアル機器の接続を可能にします。IOLAN DS I/Oは、環境アラーム、侵入検知、リレー接点のクローズ、機器の不具合をモニタリングする機能を備えています。リモートの管理者あるいはアプリケーション・コントロールを通じ、一体型リレー接点のオープンおよびクローズ、あるいは、デジタル出力信号の起動を、クリティカル・イベントへのいかなる対応にも、組み込むことが可能です。
高価値な分散I/O資産の管理、モニタリング、コントロール
高価値な分散I/O資産をモニタリングし、保護するには、単にそのデータにアクセスできるだけでは十分ではありません。その物理的環境を保護、コントロールし、必要な場合には是正措置が取れることも必要です。デジタル・センサーやアナログ・センサー、近接スイッチや機械スイッチ、リレー、プッシュボタン、温度センサーや湿度センサーが、資産のローカルな環境が完全なものかどうかを判断するお手伝いをします。これらからの情報が、ネットワークを通じて中央のサポート･ロケーションに送られ、それによって企業はより迅速に、重要なイベントや不具合に対処できるのです。IOLAN DS I/Oデバイスサーバーは、このような用途に最適です。
機能およびメリット
- ユニバーサル・デジタルI/O、アナログ入力、RTD/熱電対温度センサー入力、EIA/RS-232/422/485により、幅広い用途に弾力的に利用できます

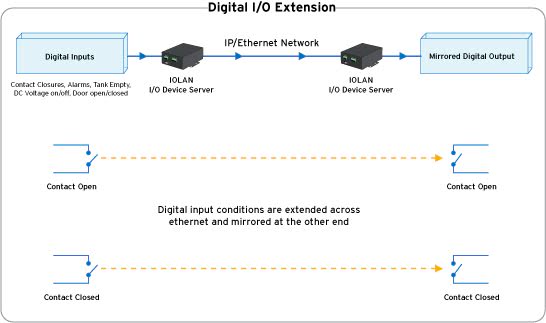

- ディジタルI/O延長による、ディジタル入力信号をIPネットワーク経由でリモート出力相手へのケーブル代用ソリューション。
- 接続されたI/Oデバイスは、Modbus UIDアドレス指定が可能で、運用互換性が確保されます
- プラグ&プレイ・インストール・ユーティリティーにより、IPネットワーク上の全てのIOLANについて、わずらわしい設定が必要なくなりました
- Syslog、 SNMP V3イベント通知を使った高度なイベント管理
- Windows用Perleデバイス・マネージャー・ソフトウェアを経由した中央管理機能
- 通常のウェブブラウザやコマンドライン・インターフェースを使って、IOLAN DSユニットにアクセス
- 強力なカスタム・アプリケーションを開発するためのソフトウェア開発キットを用意しております
一般的な中央アプリケーションを使って、イーサネット上でI/Oデバイスにアクセス
IOLAN I/Oデバイスサーバーは、Modbus/TCPプロトコルを用いる通常のSCADAサーバーやOPCサーバー、あるいは、SNMPを用いるネットワーク・マネージメント・システム（NMS）を使ったリモートI/O管理に最適です。
弾力性、信頼性に優れたイーサネットI/OへのCOM/TTYアクセス
IOLAN I/Oデバイスサーバーは、Modbus ASCII/RTU など、COM/TTYベースのアプリケーションを、リモートI/Oデバイスに接続するのに最適です。PerleのTruePortは、IPネットワーク上でCOMポートまたは固定TTY接続を可能にします。
一体型ソリッドステートリレーを備えたモデルは、リモートの接点クロジャーをコントロールするのに利用できます。
ユニバーサルI/O
IOLAN DS I/Oデバイスサーバーは、幅広い分散I/Oデバイスに接続できます。
事例をご覧いただくには、ここをクリックして下さい：<事例>
IOLAN DS I/Oデバイスサーバーは、入力状態を測定し、中央IP対応アプリケーション、SyslogあるいはSNMPなどの企業リソースに、インテリジェントに警告を発する機能を備えています。あらかじめ決められた閾値を越えるようなことがあれば、直ちに警告を発することで、必要な時にアラームが通知されます。これによって、ポーリング環境につきもののパケットベースのオーバーヘッドが生じません。
一体型ソリッドステートリレーを備えたモデルは、リモートの接点クロジャーをコントロールするのに利用できます。
アラーム状態への自動対応
IOLAN DS I/Oデバイスサーバーは、入力状態を測定し、中央アプリケーション、SyslogあるいはSNMPなどの企業リソースに、インテリジェントに警告を発する機能を備えています。あらかじめ決められた閾値を越えるようなことがあれば、直ちに警告を発することで、必要な時にアラームが通知されます。これによって、ポーリング環境につきもののパケットベースのオーバーヘッドが生じません。
産業用レベルの頑丈な設計
金属製の筐体はコンパクトで防護性に優れ、ウォールマウントやDINレール・マウンティングが可能です。I/Oチャンネルの光絶縁 2000Vrms、イーサネット絶縁 1500Vrms、RTD/熱電対入力でのオープン/ショート検出ロジック、全てのシリアルピンで15,000ボルトの静電気放電保護を備え、産業用レベルの装置保護を実現しています。
先進のIPテクノロジー
急速に普及しつつある次世代IP（IPv6）をサポートしたIOLANシリーズは、企業の設備投資を無駄にしません。
Pv6は、既存のIPv4アドレスとも互換性を持ち、今後、もっと多くのIPアドレスが必要になりつつあることから、その必要性が高まっています。第3世代携帯ネットワークの導入、普及により、膨大な数のIPアドレス・デバイスがインターネット上に流れ込むのに伴い、それに対応したより堅強なシステムが必要になったのです。米国防総省では、2008年の本格導入を前に、2005年以降に購入する機器について、全てIPv6に準拠したものとするよう指示を出しました。さらに、Windows、Linux、Unix、Solarisなどの全ての主要OSやルーターでは、既にIPv6へのサポートを備えています。
従って、エンドユーザーやシステムインテグレーターにとって、IPv6標準に対応したネットワーク機器を選ぶことが大切です。IOLANシリーズには、IPv6のサポートが組み込まれており、シリアル‐イーサネット・テクノロジーにおける最善の選択です。
生涯保証
Perle IOLAN DSは、Perle独自の生涯保証など、業界一を誇るサービスとサポートで守られています。Perleは、1976年依頼、お客様に最高レベルの性能、弾力性、品質を備えたネットワーク製品をお届けしております。
Technical Specs for Perle I/O Device Servers
IOLAN DS1 D4, DS1 A4, DS1 D2R2, DS1 T4, DS1 A4R2, DS1 A4D2
| Main Processor | MPC852T, 66 Mhz, 87 MIPS |
| Memory | |
|---|---|
| RAM MB | 16 |
| Flash MB | 4 |
| I/O Processor | |
| ATMEG48, 16 MIPS | |
| Network/Ethernet | |
| 1 x 10/100Mb RJ45 | |
| 1.5 KV magnetic isolation | |
| I/O Connectors | |
| Removable terminal blocks | |
| Digital I/O | |
| 2 or 4 channels depending on model | |
| software selectable as inputs or outputs | |
| optical isolation of 2000V rms | |
| Digital Input | |
| Dry Contact | Logic 0 = open. Logic 1= close to GND |
| Wet Contact | Logic 0 = 0-3VDC, Logic 1= 10VDC-30VDC |
| Digital Output | |
| Open collector to 30VDC ( source, sink or both ) | |
| 200 mA max load | |
| Digital out ( DO ) or pulse mode | |
| Relay | |
| Form C type SPDT | |
| Contact rating | 1A@30VDC, 0.5A @AC: 120VAC |
| Breakdown voltage | 500 VAC (50/60 Hz) |
| Relay on time | 7 msec; Relay off time: 3 msec. |
| Total switching time | 10 msec. |
| Insulation resistance | 1000 MW minimum at 500 VDC |
| Analog Input | |
| Channels | 4 differential |
| 16-bit resolution | |
| Input range | ±150 mVDC, ±500 mVDC, ±1 VDC, ±5 VDC, ±10 VDC, 0-20 mA, 4-20 mA |
| Optical Isolation | 3000 VDC |
| Fault and overvoltage protection | up to ±35 V |
| Sampling rate | 10 samples/sec. |
| Input impedance | 20 M Ohm |
| Accuracy | ±0.1% or better |
| Zero drift | ±5 µV/° C |
| Span drift | ±25 ppm/° C |
| CMR @ 50/60 Hz | 90 dB min |
| Thermocouple Input | |
| Types | J, K, T, E, R, S, B |
| Isolation voltage | 2000 VDC |
| Sampling rate | 10 samples/sec. |
| Accuracy | ±0.15% or better |
| Zero drift | ±5 µV/° C |
| Span drift | ±25 ppm/° C |
| CMR @ 50/60 Hz | 130 dB |
| RTD ( Resistance Temperature Detector ) | |
| Channels | 4 differential inputs |
| Input type | PT100, PT1000, Ni 518 |
| Optical Isolation | 2000 VDC |
| Sampling rate | 10 samples/sec |
| Accuracy | ±0.05% or better |
| Zero drift | ±2.5 µV/° C |
| Span drift | ±25 ppm/° C |
| CMR @ 50/60 Hz | 130 dB |
| Protocols | |
| IPV6, IPV4, TCP/IP, ARP, RARP, UDP, UDP Multicast, ICMP, BOOTP, DHCP, TFTP, Telnet, raw, reverse Telnet, MODBus/TCP, RCP, WINS, HTTP, SNMPV3* | |
| Management | |
| Via Web browser | |
| Perle DeviceManager software to manage single or multiple device servers | |
| CLI – Telnet or shared console port | |
| Menu | |
| SNMP, MIB II, Perle MIB, read and write capabilities | |
| SYSLOG | |
| Easy Configuration Wizard | |
| Failsafe mode | Default outputs if loss of communication occurs |
| Set a personalized factory default for IOLANs | |
| Serial Port | |
| Software selectable EIA/RS-232/422/485 | |
| DB9M connector | |
| Full modem and hardware flow control on RS-232 | |
| 50bps to 230Kbps for EIA-232 | |
| Customizable baud rate support for unique speed requirements | |
| up to 230Kbps for EIA-422/485 | |
| SUN Break Safe | |
| Full bidirectional modem support | |
| 15Kv ESD protection on all signals | |
| EIA 232 full duplex | |
| EIA 422 full duplex | |
| EIA 485 4 wire, full duplex | |
| EIA 485 2 wire, half duplex, with echo | |
| EIA 485 2 wire, half duplex, without echo | |
| Indicators | |
| Power/Ready | |
| Network Link activity | |
| Serial | Transmit and Receive data LEDs |
| Dimensions, Weight | |
| Dimensions | (L x W x H): 12.7 x 9.2 x 4.5 (cm) |
| Weight | 0.5 kg |
| Power | |
| 9-30V DC on terminal blocks. | |
| Optional AC adapters available from Perle | |
| p/n 04031154 (USA), 04031151 (UK), 04031152 (EU) | |
| TruePort: Fixed TTY/COM port emulation software. | |
| TruePort com/tty redirector for serial based applications on Windows, Linux, Solaris, SCO, HP UX, NCR UNIX and AIX. Perle supports the most comprehensive driver set in the industry. For a complete list of all the latest drivers click here. | |
| Environmental | |
| Operating Temperature | 0C to +55C (32F to +131F) |
| Storage Temperature | -40C to +66C (-40F to +150F) |
| Reach, RoHS and WEEE Compliant | |
| Chassis | Metal with an IP30 ingress protection rating |
| Approvals | |
| FCC Part 15A, CE, CAN/CSA 22.2, UL/CN 60950, EN 55022 Class A, EN 55024 Class A, CFR 47, ICES-003, IEC 60950-1 | |
| Warranty | |
| Limited Lifetime Warranty | |
| Line Art | |
IOLAN DS1 D4 – 4 Digital I/O and 1 RS-232/422/485 Serial Port IOLAN DS1 D2R2 – 2 Digital I/O, 2 Relay outputs and 1 RS-232/422/485 Serial Port IOLAN DS1 A4 – 4 Analog Inputs and 1 RS-232/422/485 Serial Port IOLAN DS1 T4 – 4 Thermocouple/RTD sensor inputs and 1 RS-232/422/485 Serial Port IOLAN DS1 A4R2 – 4 Analog inputs and 2 Relay Outputs and 1 RS-232/422/485 Serial Port IOLAN DS1 A4D2 – 4 Analog inputs and 2 Digital I/O and 1 RS-232/422/485 Serial Port |
|
* No SNMPV3 encryption. For full SNMPV3 support see IOLAN SDS Device Servers.
